液壓圓錐破碎機簡介

液壓圓錐破碎機介紹視頻

液壓圓錐破碎機是順應時代需求誕生的產物，由于其實現了液壓調節、過載保護和穩定生產等功能，所以顯示出其更大的優越性。第一臺液壓圓錐破碎機誕生于美國，經過一步步的改進與完善，小偏心距、高擺頻、大包角等設計推動其走向效能高自動化生產道路。紅星液壓圓錐破碎機主要有多缸、單缸、全液壓三種，在國內市場屬于先進設備，生產效率奇高，所以?xún)r(jià)位比普通破碎機設備略高。

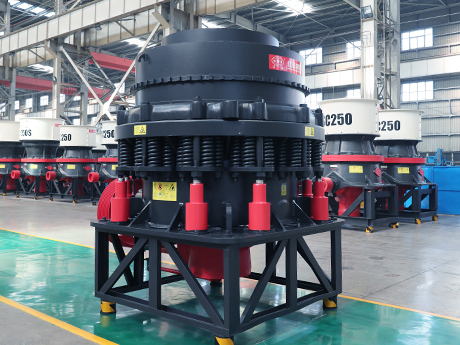

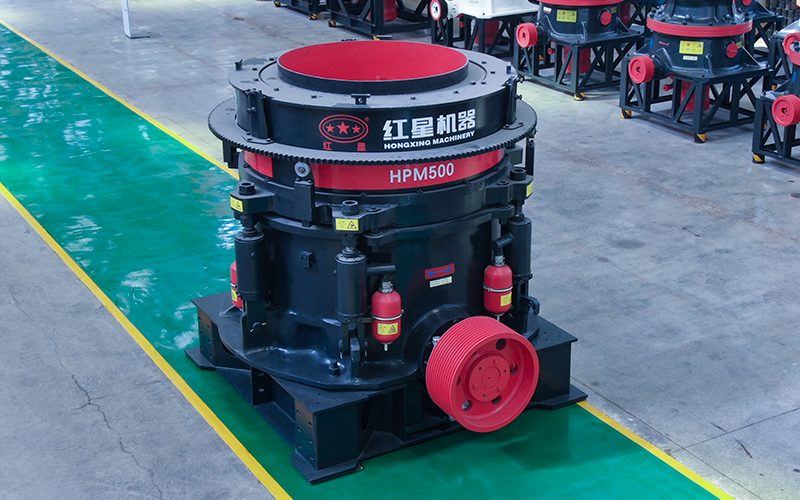

液壓圓錐破碎機圖片

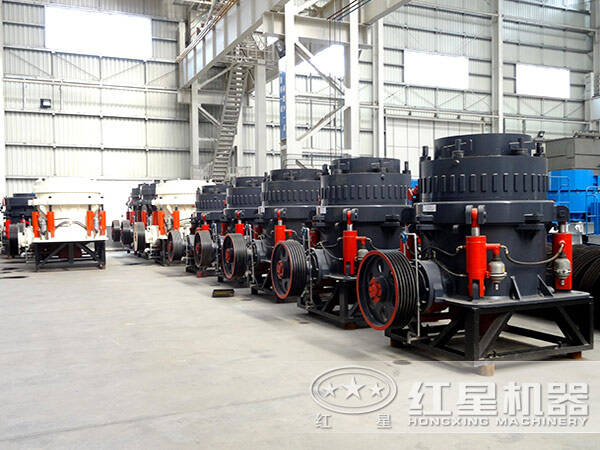

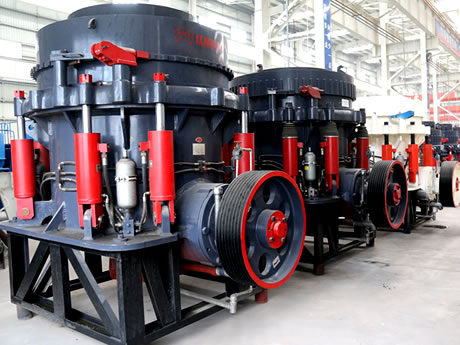

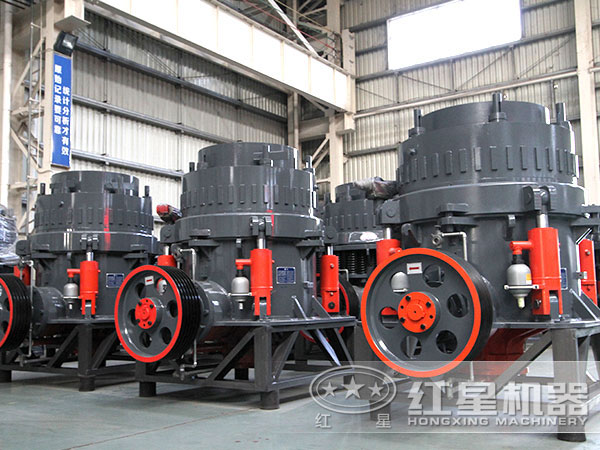

多缸液壓圓錐破碎機

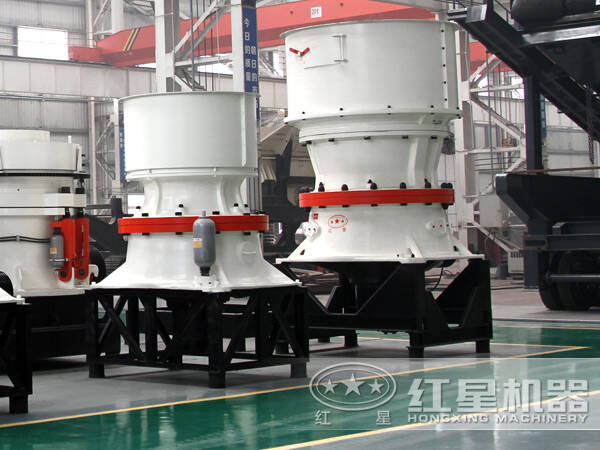

單缸液壓圓錐破碎機

全液壓圓錐破碎機廠家

液壓圓錐破碎機創新設計

01、排料口可調節設計

該液壓圓錐破碎機液壓自動化系數高，排料口的調節是其創新設計功能之一，原理很簡單，啟動設備電機油泵供油，油壓一般控制穩定在一定的工作壓力范圍內，然后采取啟閉電掖閥導通或關閉油路措施，當調節至所需工作位置后，鎖定通路油壓，使其穩定在所需要的范圍內。而液壓缸內油量的大小會使設備錐體上升或下降，從而實現排料口調節。

02、過載保護設計

設備在運轉工作中，經常會有非破碎物料（如鐵器、釬頭等）混入破碎腔內，此類現象是不允許發生的，一般圓錐破碎機都有過載保護功能，紅星液壓圓錐破碎機在此基礎上加以創新，使設備更效能高平穩的完成過載負荷處理過程。

03、液壓排料設計

設備工作過程中，如因意外停電或故障等原因造成設備停機且過載負荷時，此時需要將主機內的物料清除出去，紅星液壓圓錐破碎機的液壓排料設計可以實現自動排料，省去了人工排料過程。當設備停機時，停留在破碎腔內的物料可以通過調整液壓系統使破碎機主軸（即動錐）反復上升和下降，也就是將破碎腔內的物料反復壓碎和排出破碎腔。該設計自動化程度較高，為設備效能高、穩定、自動化的工作又增加新的籌碼。

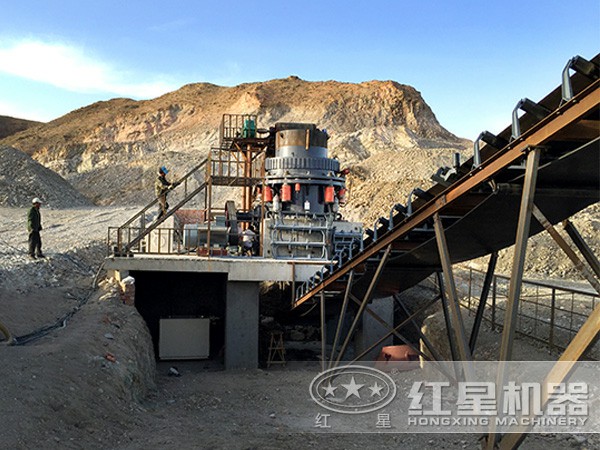

四川液壓圓錐破碎機工作現場

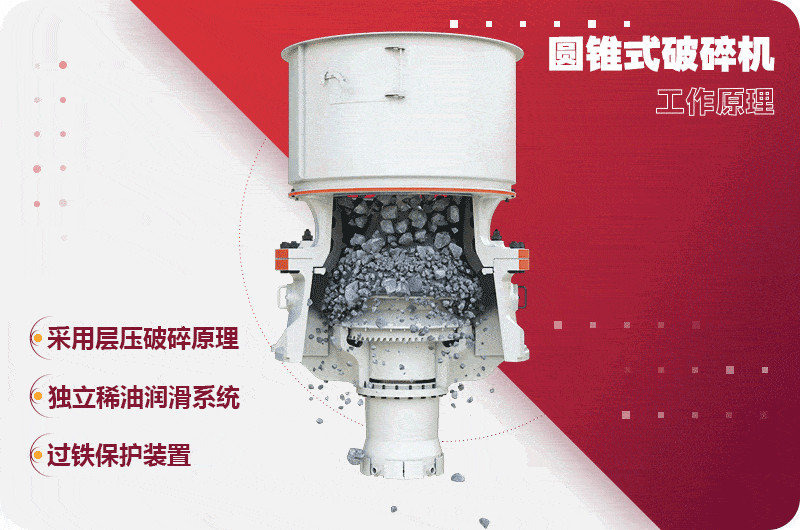

液壓圓錐破碎機工作原理

液壓圓錐破碎機主要由機架、動錐、偏心軸、軸承等構件組成。工作時，電動機發電驅動水平軸進行旋轉，并帶動偏心軸運動，進而使動錐作圓錐形旋轉運動。在這一運動過程中，動錐會不間斷的接近或遠離定錐，從而使圓錐破內腔中的物料受到?jīng)_擊與擠壓而產生破碎。然后通過傳動裝置將破碎后的物料傳送至破碎腔中向下排出。與此同時，圓錐破偏心軸套會帶動動錐下方的下腔套運動，而固定在主軸上的上腔會隨著下腔的運動而運動，進而帶動主軸轉動，主軸轉動又會進一步使偏心套轉動。這一環節動錐既作自轉運動又作圍繞破碎機中線旋轉運動。運動形成的球面中心是整個破碎機中線與破碎錐軸線的交點，而兩者之間的夾角即為進動角，這說明動錐運動可以視為定點旋轉運動，即破碎腔內的物料在軋臼壁不斷的擠壓作用下而被破碎。

液壓圓錐破碎機技術參數

注：產量根據不同物料，進料粒度等因素其結果將有所不同

液壓圓錐破碎機是實現目前市場倡導“多碎少磨”的關鍵設備，該設備融合了紅星及國外專家的多年心血，保障了設備的質量與效能高。紅星液壓圓錐破碎機從設備選材、生產到質量檢測、銷售，再到最后的運輸、安裝與咨詢均有專業人員負責，保證客戶購的舒心，買的放心。
